На фото именно то светодиодное табло бегущая строка , на которую представлена документация схемы, плата и корпус
Скачать принципиальную электрическую схему бегущей строки ( схема всех электрических узлов светодиодной бегущей строки в формате dwg ). Что бы открыть dwg необязательно нужно наличие Autocad, можно просматривать с помощью программы ABViewer или Free DWG viewer
|
Основные технические характеристики:
| Количество эффектов, используемых при выводе информации | 19 | |
| Размер табло мм | 1550х150х130 | |
| Высота отображаемого символа на светодиодной матрице, мм | 105 | |
| Количество символов, которые одновременно отображаются на табло | 16 | |
| Объем памяти (символов) | 8000 | |
Принципиальная электрическая схема светодиодного табло бегущая строка и всех электронных узлов в формате dwg ( coreldraw ) и чертежи всех используемых в табло бегущая печатных плат в формате pcb PCAD 4.5. Прошивка для контроллера бегущей строки, программа для набора и загрузки в светодиодное табло текста с эффектами. Чертеж металического корпуса бегущей строки ( корпус можно использовать любой ).
Табло бегущая строка реализует 19 эффектов практически все эффекты используемые в бегущих строках + графические.
Видео демонстрационной программы бегущая строка
Для просмотра работы и эффектов табло бегущая строка можно также скачать демонстрационную программу ( установка на компьютер не требуется )
Табло представляет из себя матрицу из светодиодив (диаметр 10мм), разрешением 96*7 . Матрица состоит из 6-ти печатных плат на каждой из которых расположены 16*7 светодиодов. Размеры одной печатной платы светодиодной матрицы 240*122 мм
Контроллер бегущей строки реализован на 8-и битном микроконтроллере AT89C55WD ( даташит ). Имеет ОЗУ в виде микросхемы статистической памяти SRAM 6264LP-70 ( даташит ). Стабилизатор напряжения питания, мелкую логику и буфера для управления ключами. Плата ключей с транзисторами (ТТЛ) расположена на отдельной платке ( чертеж печатной платы прилагается). Все микросхемы и транзисторы в корпусах для выводного монтажа. Только подтягивающие резисторы на ULN2803 и фильтрующие конденсаторы в чип корпусах ( типоразмер 1206, подробнее о маркировке и типоразмерах чип компонентов)

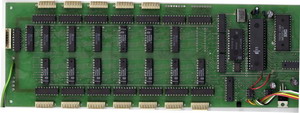

Так выглядит плата контроллера светодиодной бегущей строки
Рис.1 Фото платы светодиодного табло бегущая строка |
Загрузка информации в в табло бегущей строки осуществляется через COM порт ( схема интерфейсного кабеля для соединения персонального компьютера с бегущей строкой прилагается, а так же чертеж печатной платы для производства). Для рабочего режима подключение к компьютеру не требуется.
Элементы можно приобрести практически в любом магазине электронных деталей, никаких дорогостоящих деталей и дефитцитных деталей нет.
Стоимость документации 3000 тысячи рублей или 3000 WMR. Можно оплатить - Webmoney, Яндекс Деньги, Qiwi, банковский перевод и др.
Схема бегущей строки 100% рабочая, собрана неоднократно, если монтаж сделан правильно начинает работу сразу, отладки не требует. Для этого светодиодного табло имеются в наличии печатные платы для светодиодных матриц с черной маской( не собранные без светодиодов ). А так же собранные, но не отлаженные платы контроллера как на рисунке. Цена договорная. Есть светодиоды повышенной яркости Kingbright 8mm и 10 мм.
заказ на табло светодиодная бегущая строка и вопросы присылайте на емейл tablo-stroka@yandex.ru
